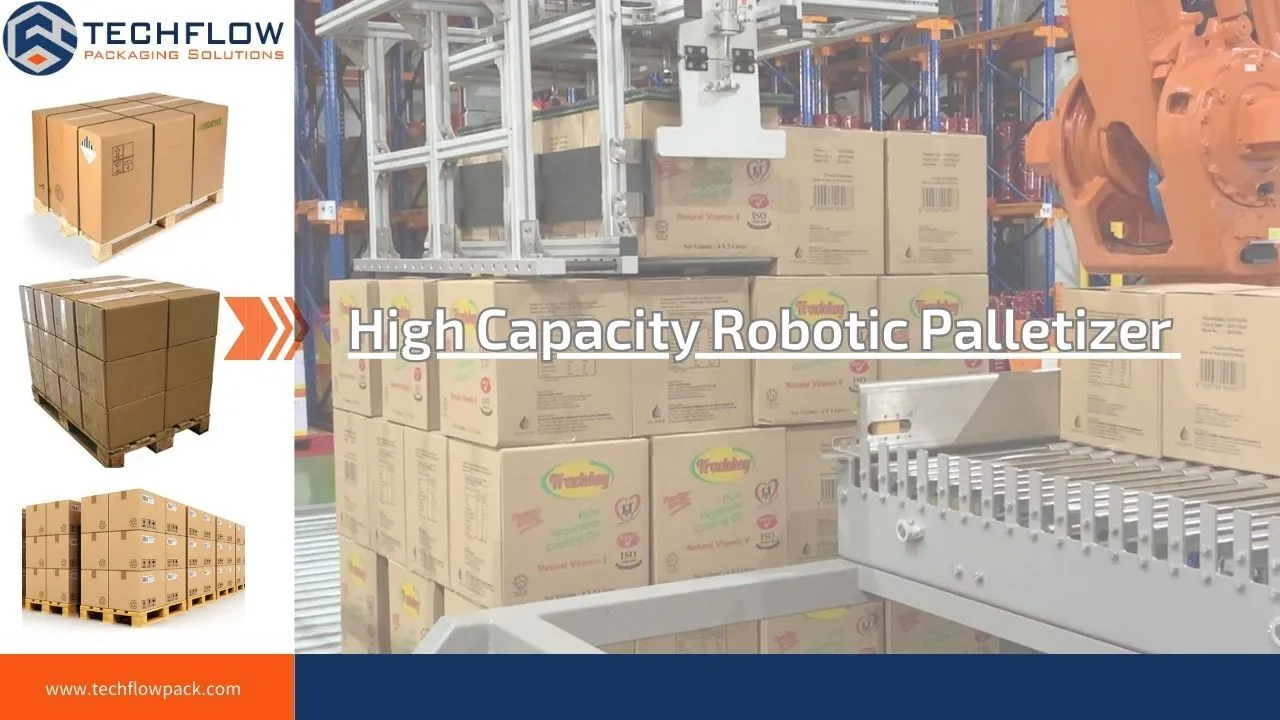

Le cola à grande vitesse automatique 500ml met en boîte le plateau emballant le palettiseur robotique TFP-RP400

Le robot palettiseur est le produit de la combinaison organique de machines et de programmes informatiques. Il offre une efficacité de production plus élevée pour une production moderne. Les robots palettiseurs ont un large éventail d'applications dans l'industrie de la palettisation. Le robot de palettisation permet d'économiser considérablement du travail et de l'espace. Le robot de palettisation fonctionne de manière flexible, précise, rapide et efficace, avec une stabilité et une efficacité élevées.



Modèle de machine: TFP-RP400

Taille de la palette: 1000x1000;1100x1100;1200x1200mm (personnalisé)

Capacité des machines: Max12 cycles/min

Prix ​​indicatif: $70,000-120,000

Applications: Bouteilles/canettes/boîtes/cartons

Configuration: SIEMENS+SEW+SCHNEIDER

    Oops...!

    Aucune donnée de produit.

    aller à la page d'accueil

    Description du produit

    Le robot palettiseur est le produit de la combinaison organique de machines et de programmes informatiques. Il offre une efficacité de production plus élevée pour une production moderne. Les robots palettiseurs ont un large éventail d'applications dans l'industrie de la palettisation. Le robot de palettisation permet d'économiser considérablement du travail et de l'espace. Le robot de palettisation fonctionne de manière flexible, précise, rapide et efficace, avec une stabilité et une efficacité élevées.

    未标题-1 (11)

    Applications

    Le robot de palettisation peut être intégré dans n'importe quelle ligne de production pour fournir intelligence, robotisation et mise en réseau au site de production, et peut réaliser une logistique de palettisation pour une variété d'opérations dans les industries de la bière, des boissons et de l'alimentation, et est largement utilisé dans les cartons et les boîtes en plastique. , bouteilles, sacs, barils, produits d'emballage sous film et produits de remplissage. Elle est équipée d'une ligne de remplissage trois en un, etc., et palettise toutes sortes de bouteilles, canettes, sachets et sachets. Le fonctionnement automatique du palettiseur est divisé en alimentation automatique des boîtes, transfert des boîtes, disposition, empilement, déplacement des piles, empilement, alimentation, empilement, empilement et empilement.

    a1 (10)
    a1 (10)
    a2 (10)
    a2 (10)
    a3 (10)
    a3 (10)

    Flux de travail

    Avant que le système de palettisation robot ne fonctionne, le chariot élévateur place 10 palettes vides sur le distributeur de palettes ; le distributeur de palettes enverra la palette vide en position d'empilage, les produits arriveront au convoyeur à bande accéléré qui augmentera la distance entre chaque produit grâce à la différence de vitesse ; le système de direction fera tourner la direction du produit selon les dispositions ; le système tampon de disposition organisera les produits dans l'ordre ; le robot saisira la couche complète de produit et la placera sur la palette dans l'ordre, répétera les actions, jusqu'à finir de palettiser la palette complète, puis le convoyeur à rouleaux transportera la palette complète jusqu'à la position pour chariot élévateur


    Ligne de ceinture d'accélération → Mécanisme de direction → Disposition et système tampon   Robot → Plateforme de préhension   Plateforme élévatrice    Finition ← Convoyeur à rouleaux ← Système d'approvisionnement en palettes


    Caractéristiques techniques 01

    Mécanisme de direction de la caisse : lorsque la caisse se dirige, la vitesse de la ligne de convoyeur inférieure est la même que celle de la partie arrière de la ligne de courroie d'accélération ; lorsque la boîte doit être tournée de 90°, le cylindre s'étire rapidement pour bloquer un côté de la boîte.

    21 (23)
    22 (23)

    Caractéristiques techniques 02

    Tête de pince : le matériau du cadre principal est un alliage d'aluminium et du SUS304.

    Caractéristiques techniques 03

    Système de rangement et tampon : les cartons sont transférés vers ce système via le convoyeur à rouleaux. Afin de mieux répondre aux exigences des clients en matière d'agencement, une barre d'arrêt réglable est installée sous le système, qui peut être librement ajustée à la main et offre divers modes d'agencement, augmentant ainsi l'efficacité.

    23 (19)
    24 (16)

    Caractéristiques techniques 04

    Ligne de convoyeurs à rouleaux : son châssis principal est en acier au carbone verni. Il se compose d'une ligne de convoyeur à rouleaux pour charges lourdes, utilisée pour transporter des palettes vides et des piles complètes de produits jusqu'au poste de travail du chariot élévateur.

    Paramètres techniques

    Modèle

    TFP-RP400

    Capacité d'emballage

    Max 12cycles/min

    Alimentation d'énergie

    380V 50-60Hz 3P

    Puissance

    20kW

    Charge maximale par couche

    150kg

    Charge maximale par palette

    1500kg

    Source de gaz de travail

    0,5-0,7MPa

    Consommation d'air

    150NL/minute

    Poids

    2000kg

    Cadre principal

    Acier au carbone avec impression

    Configuration de base

    Non

    Articles

    Marque

    1

    Moteur d'entraînement moteur

    SEW

    2

    PLC

    Siemens

    3

    HMI

    Siemens

    4

    Capteur photo

    SICK

    5

    Parties éléctroniques

    Schneider

    6

    Pièces pneumatiques

    SMC/FESTO

    7

    Onduleur

    Danfoss
