تعتبر شركة Techflow Pack شركة متخصصة في تصنيع آلات التغليف الأوتوماتيكية منذ عام 2006.

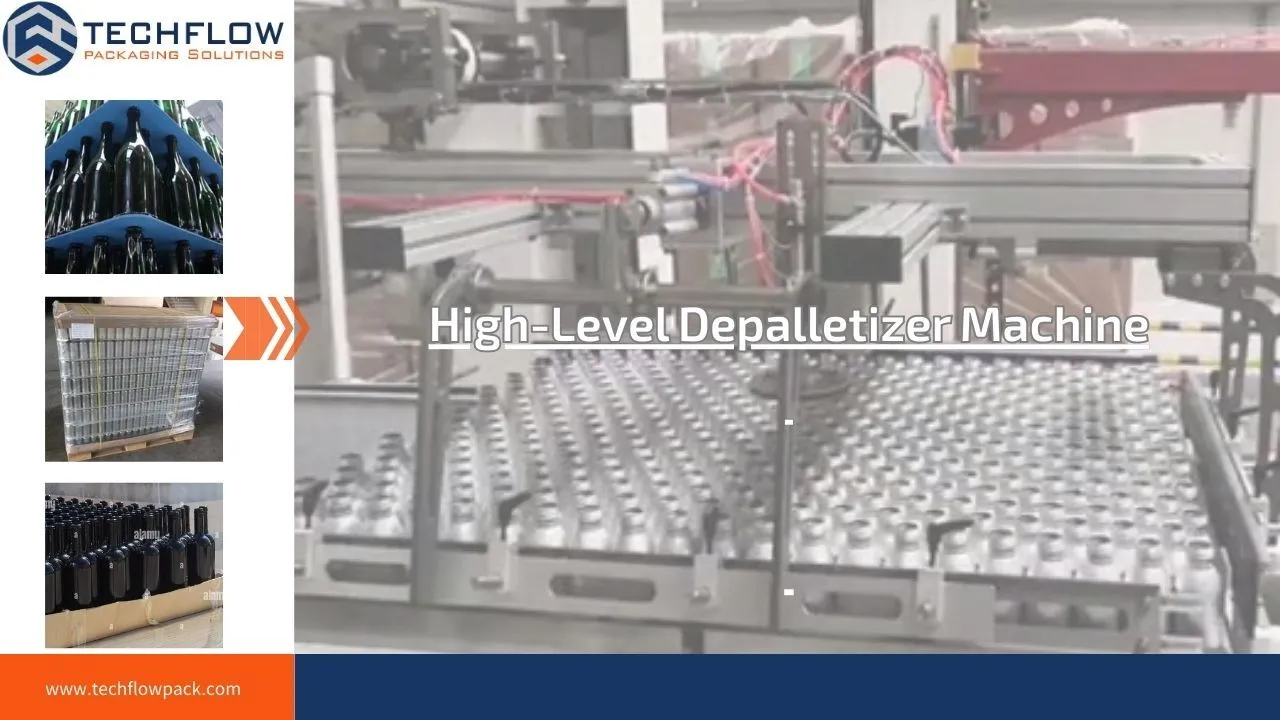

يتم تطبيق جهاز إزالة العلب عالي المستوى على إزالة العلب / الزجاجات الفارغة من منصة التحميل إلى خط الإنتاج قبل التعبئة. بشكل عام، يتم استخدام جهاز Depalletizer عالي المستوى هذا في الغالب خط تعبئة إنتاج المشروبات والبيرة ومنتجات الألبان عالي السرعة للحصول على حاويات فارغة (زجاجات / علب) تتغذى بسلاسة على خط النقل العلوي من منصات التراص.
نموذج الآلة: TFP-HDP400
حجم البليت: 1000 × 1000؛ 1100 × 1100؛ 1200 × 1200 مم (حسب الطلب)
قدرة الآلة: الحد الأقصى 60,000 قطعة/ساعة
سعر مؤشري: $80,000-120,000
التطبيقات: زجاجات / علب
إعدادات: SIEMENS+SEW+SCHNEIDER
وصف المنتج
تقوم الرافعة الشوكية بنقل المجموعة الكاملة من الزجاجات الفارغة إلى ناقل البليت الكامل لجهاز إزالة الباليتات هذا، ثم يقوم الناقل بنقل المكدس الكامل إلى منصة الرفع الرئيسية، وتقوم منصة الرفع برفع المكدس الكامل طبقة تلو الأخرى؛ يقوم هيكل تجميع الطبقة البينية بامتصاص الطبقة البينية وإخراجها من المكدس، وبعد ذلك، ستقوم آلية تجميع الطبقة البينية بجمع الطبقات البينية ورفعها إلى الناقل عندما يتم تخزين الطبقات البينية كمكدس واحد؛ يمسك مشبك الزجاجة طبقة الزجاجات بأكملها وينقلها إلى ناقلات الزجاجات الفارغة، كرر هذه الإجراءات حتى يتم نقل جميع الطبقات إلى الناقل، ثم ستنخفض منصة الرفع وتخرج البليت الفارغ إلى مجلة البليت
ميزات تقنية 01
مجلة البليت: الجسم الرئيسي مصنوع من الفولاذ من النوع 150*150 H، عمود الحامل ملحوم بفولاذ أخدود 18# ومطلي (نفس الشيء مع عملية طلاء السيارة). يعتمد رفع هذه الآلية على محرك تروس حلزوني مزود بفرامل، وعندما يبدأ في الرفع والتوقف، يكون مستقرًا ودقيقًا إلى حد كبير؛ سلسلة الرفع هي RS80 خام مزدوج. يتم تشغيل آليات المشبك على الجانبين بواسطة أسطوانة
ميزات تقنية 02
الآلة الرئيسية لجهاز إزالة الزجاجات: محرك الرفع الرئيسي هو محرك تروس حلزوني أفقي مزود بفرامل، بحيث تكون عملية الرفع مستقرة ودقيقة. أجزاء التثبيت قابلة للتعديل، بحيث يتم ضبط الاستواء والعمودية. الأبواب المتحركة ذات الجانبين مصنوعة من أنبوب مربع ملحوم بالفولاذ المقاوم للصدأ 3T، والذي يتم تشغيله بواسطة الأسطوانات.
ميزات تقنية 03
مشبك الزجاجة: 4 مجموعات من الأسطوانات تعمل معًا لتثبيت الزجاجات، ويتم تخصيص هذا الهيكل وفقًا لشكل الزجاجة، وهو أمر جيد لاستقرار التشغيل
ميزات تقنية 04
يتم تشغيل هيكل الرفع الرئيسي بواسطة محرك تروس حلزوني أفقي مزود بفرامل. ستكون إجراءات الرفع مستقرة ودقيقة. جزء التثبيت من هيكل الرفع الرئيسي قابل للتعديل، حتى نتمكن من ضبط الاستواء والعمودية.
المعلمات التقنية
نموذج | TFP-HDP400 |
السعة الإنتاجية | الحد الأقصى 60,000 قطعة/دقيقة |
التطبيق | الحيوانات الأليفة / البولي إثيلين المنخفض الكثافة / الزجاجات / العلب / الزجاجات |
امدادات الطاقة | كو16 380 فولت 50-60 هرتز 3 مراحل (حسب الطلب) |
مزود الهواء | 0.8 ميجا باسكال، 1000 لتر/دقيقة |
وزن الآلة | تقريبا. كلغ12000 |
البعد الآلة | مم13000x3300x4200 |
التكوين الأساسي
لا | البنود | العلامة التجارية |
1 | المحرك مع الفرامل | SEW+OMT |
2 | محرك سيرفو | باناسونيك/سيمنز |
2 | PLC | SIEMENS |
3 | HMI | SIEMENS |
4 | مستشعر الصورة | SICK |
5 | أجزاء إلكترونية | شنايدر |
6 | أجزاء هوائية | SMC/ FESTO |
7 | العاكس | دانفوس |
